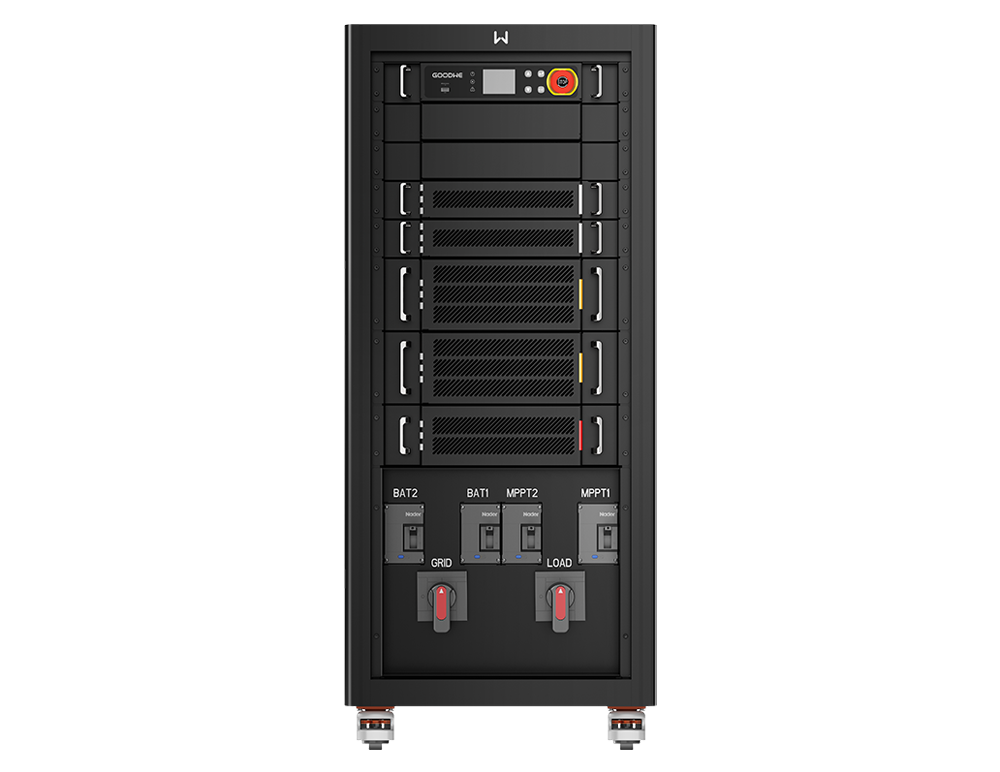

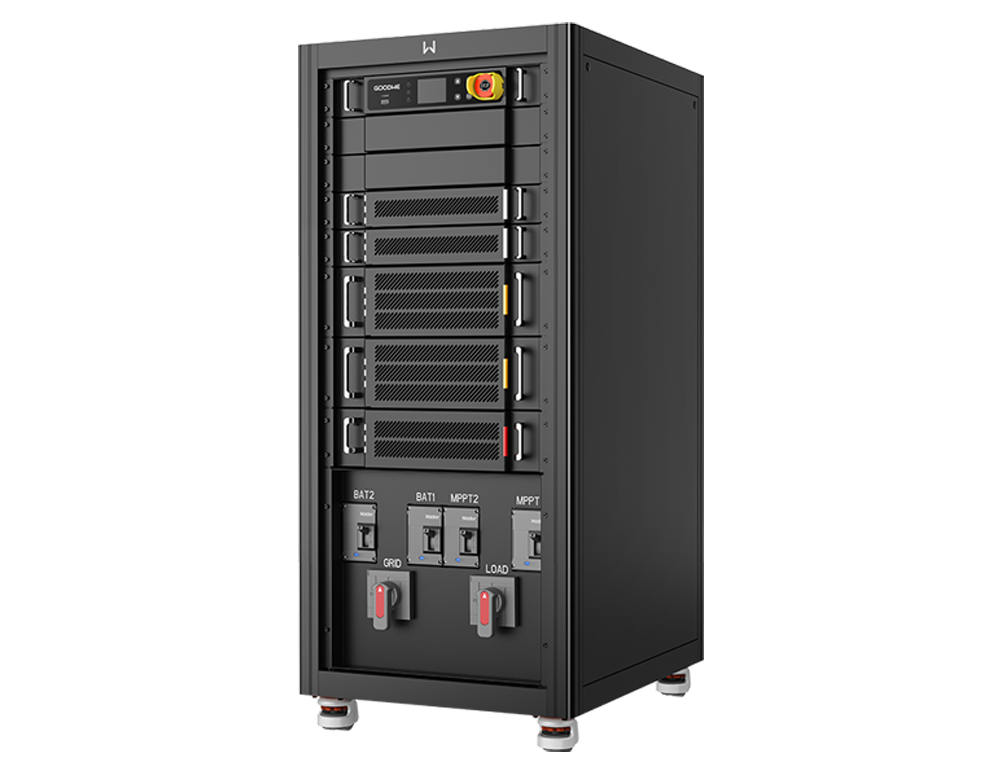

Inverter Hybrid AC-coupled retrofit GoodWe GW50K06-BTC – 50kW, 3 Pha (Áp Cao)

Biến tần AC-coupled retrofit GoodWe GW50K06-BTC*1 – 50kW, 3 Pha, Điện áp cao

GoodWe GW50K06-BTC*1 là biến tần AC-coupled retrofit điện áp cao thuộc Series BTC (50/100kW | 3 Pha | Biến tần AC-coupled retrofit – Điện áp cao), được thiết kế để nâng cấp các hệ thống PV ba pha hiện hữu bằng cách bổ sung chức năng lưu trữ năng lượng mà không phải thay đổi biến tần hòa lưới hiện có. Thiết bị làm việc hoàn toàn ở chế độ AC-coupled, thích hợp cho các ứng dụng cần tăng tự tiêu thụ, cắt giảm phụ tải giờ cao điểm và tối ưu hóa chi phí điện năng, nhưng không có đầu ra AC dự phòng riêng như phiên bản “07”.

Với công suất AC danh định 50kW, công suất biểu kiến tối đa 55kVA và dải điện áp pin từ 200–865V, GW50K06-BTC*1 phù hợp cho các hệ thống thương mại và công nghiệp vừa và lớn, kết hợp với tủ pin lithium điện áp cao để hình thành giải pháp lưu trữ mạnh mẽ.

---

1. AC-coupled retrofit – nâng cấp hệ thống PV hiện có

• Công suất đầu ra danh định: 50kW, 3 pha.
• Công suất biểu kiến danh định phát lên lưới: 50kVA; tối đa công suất biểu kiến phát lên lưới: 55kVA.
• Điện áp AC danh định: 400V, 3L/N/PE; dải điện áp AC: 312–460V (AU); 318–497V (DE).
• Tần số danh định: 50/60Hz; dải tần số làm việc: 47–52Hz (AU); 47,5–51,5Hz (DE).
• Dòng điện AC tối đa đầu ra/lưới: 79,8A.
• Hệ số công suất: điều chỉnh được từ 0,8 (dẫn) đến 0,8 (trễ), mặc định ≈1.
• Tổng độ méo sóng hài dòng AC (THDi): <3%.
• Không có đầu ra AC dự phòng riêng: thiết kế tối ưu cho các ứng dụng kết nối lưới thuần túy, nơi tải quan trọng đã có giải pháp UPS/backup riêng.

2. Tích hợp pin điện áp cao 200–865V

• Loại pin: Lithium-ion (Li-ion) điện áp cao.
• Điện áp pin danh định: 422,4 / 499,2 / 576,0 / 652,8V.
• Dải điện áp pin cho phép: 200–865V; điện áp khởi động 200V.
• Số cổng pin: 1 cổng, phù hợp kết nối tủ pin Lynx C hoặc các hệ pin điện áp cao tương thích.
• Dòng sạc liên tục tối đa: 100A; dòng xả liên tục tối đa: 100A.
• Công suất sạc tối đa: 50kW; công suất xả tối đa: 55kW.

3. Hiệu suất cao, giảm tổn thất hệ thống

• Hiệu suất tối đa: 97,6%.
• Hiệu suất Châu Âu: 97,3%.
• Hiệu suất chuyển đổi từ pin sang AC: 97,2%.

4. An toàn & bảo vệ toàn diện

• Bảo vệ giám sát dòng rò và bảo vệ quá áp/quá dòng phía pin.
• Bảo vệ quá áp/quá dòng phía AC, bảo vệ quá nhiệt, bảo vệ ngắn mạch AC.
• Tích hợp chống sét lan truyền AC loại II, giúp tăng cường an toàn cho hệ thống.
• Tắt nguồn khẩn cấp được tích hợp, hỗ trợ thao tác an toàn khi cần bảo trì, xử lý sự cố.

5. Thiết kế mô-đun, vận hành & giám sát thông minh

• Thiết kế dạng mô-đun Plug & Play: dễ dàng lắp đặt, mở rộng, bảo trì trong tủ đứng.
• Giải pháp kết hợp với tủ pin GoodWe Lynx C tạo thành hệ lưu trữ từ 101kWh đến 156kWh.
• Làm mát bằng quạt cho phép vận hành ổn định ở công suất cao.
• Giao diện & giám sát: LED, LCD, WLAN & ứng dụng APP.
• Giao tiếp với BMS: RS485, CAN; giao tiếp với đồng hồ đo: RS485/LAN.

6. Độ bền cơ học & điều kiện làm việc

• Dải nhiệt độ hoạt động: -20°C đến +60°C (giảm công suất trên 45°C).
• Độ ẩm tương đối: 0–95% (không ngưng tụ).
• Độ cao lắp đặt: tới 4000m.
• Trọng lượng: khoảng 156kg.
• Kích thước (Rộng x Cao x Sâu): 585 x 1360 x 750mm.
• Cấp bảo vệ: IP20; kiểu lắp đặt: đặt sàn (gắn dưới đất).

7. Tài liệu kỹ thuật GW50K06-BTC*1

Quý khách có thể xem chi tiết đầy đủ các thông số trong Datasheet chính hãng GoodWe BTC 50–100kW dưới đây:

Tải về Datasheet đầy đủ của GoodWe GW50K06-BTC*1 (PDF)
